Was der Toleranzrechner kann.
Alle Ausschnitte stammen aus der App und zeigen echte Rechenergebnisse. Fahr mit der Maus über Maße und Kennzahlen, dann erscheinen die Details.
Die Kette wird gezeichnet, während du tippst.
Jedes Maß erscheint als Pfeil mit Richtung, Länge und Toleranz. Grün wirkt vergrößernd, rot verkleinernd, das Schließmaß M₀ ist gestrichelt. Die Leiste darunter zeigt, welchen Anteil jedes Maß an der Toleranz des Schließmaßes hat.
Damit findest du das Maß, an dem sich eine engere Toleranz wirklich lohnt. Oft ist es nicht das, das man vermutet.
Beispiel: Passung H7/g6 ⌀30, Bohrung und Welle je 15 µm eloxiert. Die Schichten wachsen nach außen und fressen das Spiel.
In der App ausprobieren →Beide Methoden, ein Ergebnis mit OK oder NOK.
Worst Case nimmt an, dass alle Maße gleichzeitig am ungünstigsten Rand liegen. RSS rechnet statistisch und ist für Serienteile meist realistischer. Die App zeigt beide nebeneinander, du wählst die maßgebliche.
Mit Soll-Grenzen bekommt das Ergebnis ein Urteil. Fällt eine Seite durch, steht dort, um wie viel.
Eloxal-Beispiel: Worst Case −0,073 bis +0,001 mm. Gefordert ist Spiel ab 0, das Ergebnis ist NOK.
In der App ausprobieren →Toleranzen aus der Norm, ohne Tabellenbuch.
Klick auf die Norm-Zelle eines Maßes, wähl Norm und Klasse. Die Abmaße ergeben sich aus dem Nennmaß und werden direkt eingesetzt. Ändert sich das Nennmaß, ziehen sie mit.
Bohrung ⌀30 H7: +0,021 / 0 mm, ohne nachzuschlagen. Im Free-Plan ist DIN ISO 2768-1 mittel enthalten, alle weiteren Normen mit Pro.
In der App ausprobieren →Wie fähig ist deine Maßkette?
Gib die Kette ein und lege für jedes Maß die Verteilung fest: normal, dreieckig oder gleichverteilt. Die Simulation baut 10.000 Baugruppen und zeigt Histogramm, Mittelwert, Streuung, Cp und Cpk.
Die Kennzahlen stehen direkt im Rechner und landen auch im PDF-Protokoll.
Plattenstapel aus drei Lagen, Soll 24,7 bis 25,3 mm: Cpk 1,45. Gefordert sind oft 1,33.
In der App ausprobieren →Bei 20 °C passt es. Und bei −20 °C?
Weise jedem Maß einen Werkstoff zu und gib den Temperaturbereich an. Das Tool rechnet die Ausdehnung in die Kette ein und zeigt, wie weit das Schließmaß an beiden Enden wandert.
Wichtig, sobald Stahl und Aluminium zusammenkommen: Aluminium dehnt sich fast doppelt so stark aus.
Stahlwelle ⌀30 g6 in Alu-Bohrung H7, Einsatz von −20 bis 80 °C. In der Kälte schrumpft die Alu-Bohrung stärker als die Welle, aus 7 µm Mindestspiel werden 6 µm Übermaß.
In der App ausprobieren →

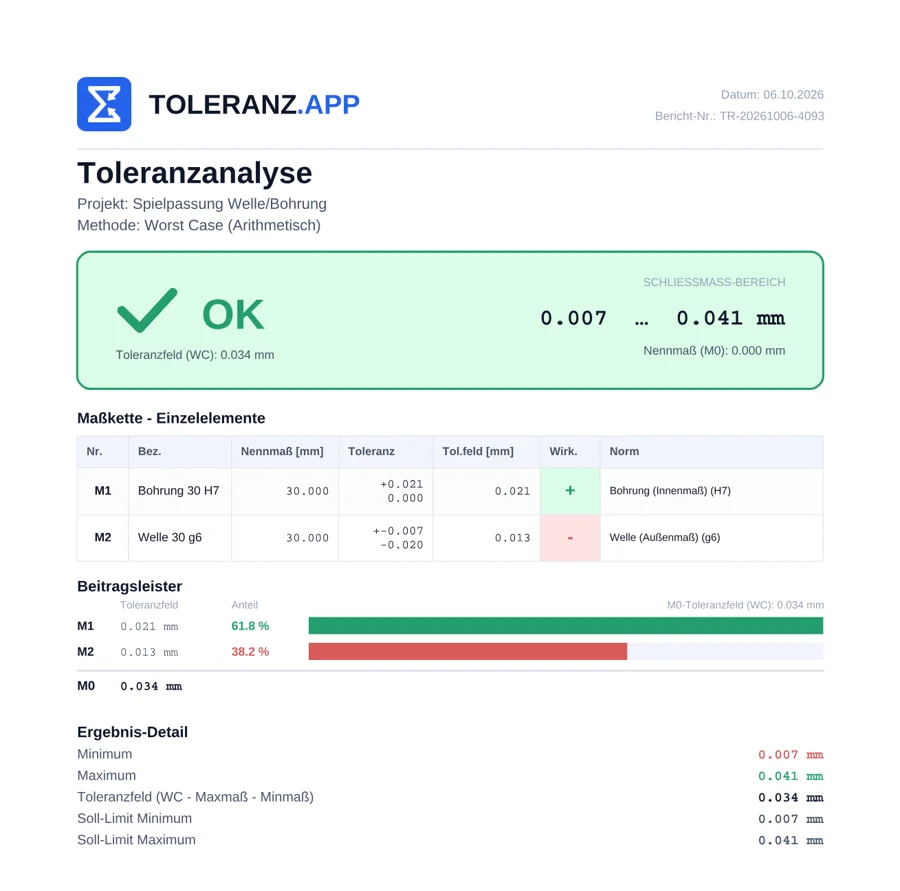

Ein Bericht, den du weitergeben kannst.
Eingaben, Ergebnis, Methode und Normbezug auf einer sauberen Seite. Keine Nacharbeit, im Pro-Plan ohne Wasserzeichen.
Mit Pro legst du Projekte in der Cloud-Speicherung an, auf Servern in Frankfurt. Wer lieber lokal arbeitet, speichert die Rechnung als .tcp-Datei auf dem eigenen Rechner.
In der App ausprobieren →Unterstützte Standards.
Eigene Toleranz eintragen oder aus den gängigen Allgemeintoleranz-Normen übernehmen.
